Stem-plug를 이용한 파워에어덱 발파공법

Stem-Plug를 이용한 파워에어덱 발파공법

발명의 명칭 : 발파공 밀폐장치, 미진동 암반파쇄구조
특 허 번 호 : 제 10-0936630호 / 제 10-1995174호
출 원 일 : 2007년 12월 24일 / 2018년 8월24일

공법개요

본 공법은 노천발파에서 에어튜브기술의 단점을 보완하여 향상·발전시킨 기술로서 발파공내에 Stem-Plug와 Power-Air deck을 장착하여 폭약폭발시 전색마찰력 및 작용압력과 운동에너지를 증대시키는 발파공법으로 그 효과는 암파쇄 지발당 장약량을 감소시킬 수 있어 발파진동 및 소음이 저감되며, 폭약의 투사면적 증대로 암파쇄력이 향상되어 2차 소할량 감소로 암발파 굴착효율을 극대화 시킬 수 있는 발파공법이다.

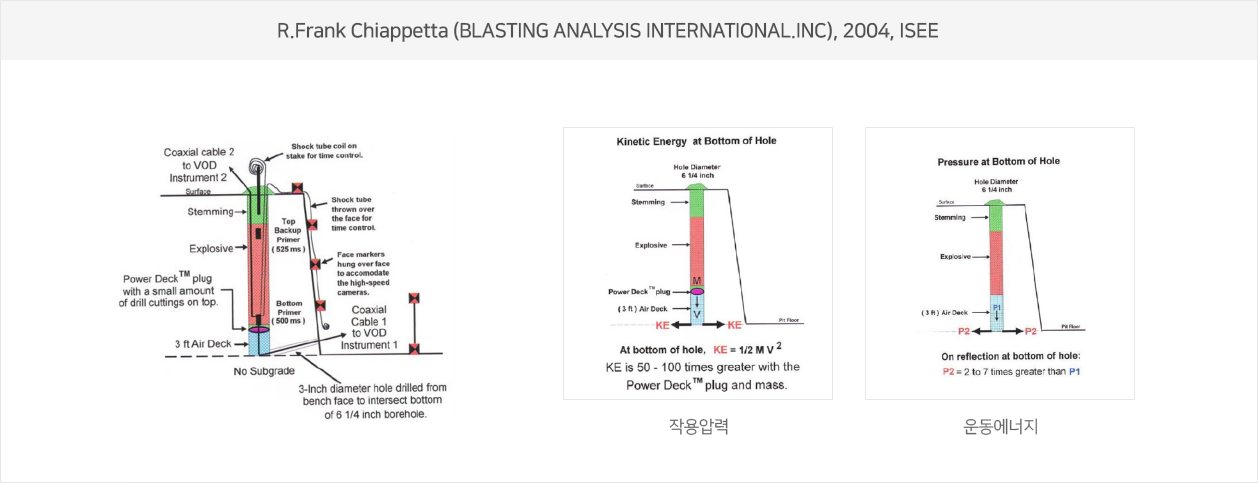

Air deck 작용원리

장약공 내에 Air deck를 형성시켜 발파 할 경우 폭발 압력은 자유면 방향으로 작용압렵이 2~7배 운동에너지는 50~100배 증가되는 원리

Stem-Plug 작용원리

장Stem-Plug는 암반의 발파공 하부에 장약된 폭약이 폭발하여 팽창될 때 폭약 상부의 전색물 이탈을 방지하여 발파가스압이 암반내에서 충분한 작용이 가능하도록 밀폐력을 강화시켜 발파효율을 증가시키는 역할을 한다.

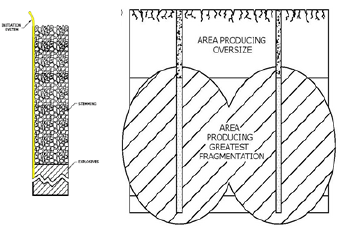

기존전색 방법

· 굴착효율: 천공장의 90%
· 단일뇌관과 표준장약으로 구속도가큰 공저부는 뿌리깎기가 이루지지 않고
발파효율이 저조하거나 소결현상이발생

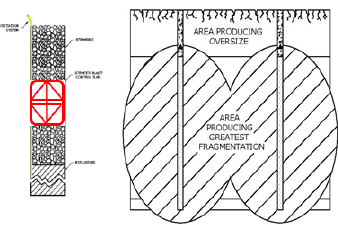

Stem-Plug 전색방법

· 굴착효율: 천공장의 95% 이상
· 수평심발공, 이중뇌관의 순차적 기폭으로 암반의 구속력을 완화시킴
· 공저부의 장약밀도를 높인 집중장약으로 완전한 뿌리깎기 가능

step : 발파 시 폭약 충격파 발생 → Stem-Plug도착 → Stem-Plug전색 마찰력 증대 → 전색물 탈출방지 → 폭약구속력 향상 → 암파쇄력 극대화

기대효과

■ 발파공해(진동,소음)저감으로 민원예방

- 일반발파 기준: 화약량 13%절감, 발파진동 11%감소

■ 굴착효율 증대

- 발파공 폭약의 투사면적 증대로 파쇄도 향상 및 2차 소할량 감소(일반발파 기준: 투사면적 15%증가
- 계획굴착면 모암손상 최소화, 평활한 바닥면조성(바닥면조성비용절감, 후속공정용이)

■ 공사원감 절감

- Power-Air deck 효과로 화약량 절감(일반발파 기준: 공당 화약량 13% 절감)
- 2차 소할량 감소(기존 일반발파 대비 15%이상 대괴 발생량 감소)
- 천공길이 감소에 의한 천공비용 절감
